Семейство FRP · алюминиево-композитная система · PD95
PD95 — алюминиево-композитная оконная система с номинальной монтажной глубиной 95 мм и теплоизоляционной зоной шириной 80 мм. В исходном каталоге приведена одна конструкция с двухкамерным стеклопакетом. Показанный ниже исторический документ Passive House истёк в 2024 году и не является действующим сертификатом PD95.
Тепловой путь
Широкая теплоизоляционная зона разделяет внутреннюю и наружную алюминиевые части и удлиняет путь теплопередачи. Итоговый показатель оконного блока зависит от подтверждённой конструкции коробки и створки, дистанционной рамки, стеклопакета, уплотнений и монтажного узла.
Остекление
В исходном каталоге система показана со стеклопакетом 6Low-E + 16Ar + 6 + 16Ar + 6. Стекло, покрытия, заполнение газом, кромочная система и размеры пересогласуются для каждого проекта.
Оболочка
Таблица образца указывает класс 9 по ветровой нагрузке, класс 8 по воздухопроницаемости, класс 5 по водонепроницаемости и 39 дБ звукоизоляции. Эти значения относятся к указанной каталожной комплектации.
PD95 объединена с PD75, поскольку обе системы используют алюминиево-композитные профили, а не полностью стеклокомпозитные коробку и створку. На предоставленных чертежах указана теплоизоляционная зона шириной 80 мм; коды XMG95ES сохранены для прослеживаемости источника. Точный состав полимера или FRP в материалах не указан, поэтому состав сердечника можно заявлять только после проверки спецификации комплектации (BOM) и сертификатов материала.
| Публичное название | PD95 |
|---|---|
| Исходные обозначения | ES95 / семейство компонентов XMG95ES |
| Конструкция | Алюминиево-композитные профили с теплоизоляционной зоной |
| Номинальная монтажная глубина | 95 мм; на чертежах коробки указано 95,5–95,8 мм |
| Ширина теплоизоляционного профиля | 80 мм |
| Стенка алюминиевого профиля | 1,8 мм |
| Справочный Uf коробки | Минимум 0,73 Вт/(м²·K) по исходному листу |
| Диапазон Ug стеклопакета | 0,8–1,1 Вт/(м²·K) в зависимости от конфигурации |
| Внешний вид соединения | Исходный лист описывает визуально непрерывный сварной стык; требуется квалификация процесса |
| Форма поставки | Квалифицированная система профилей или CKD без стеклопакета |

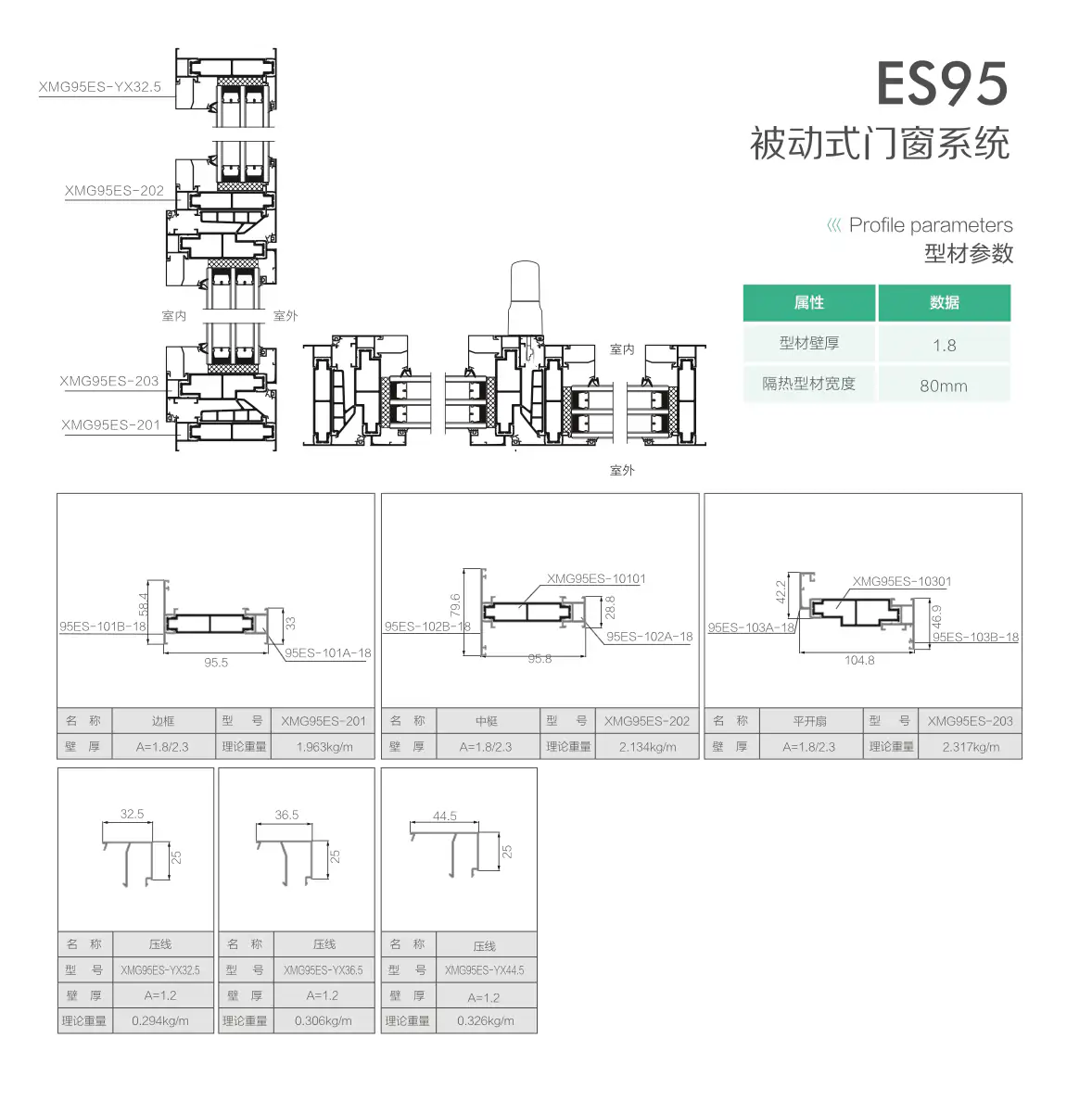

На предоставленных сечениях показаны коробка, импост, створка вровень, теплоизоляционный профиль шириной 80 мм и основные коды XMG95ES. Исходные обозначения сохранены для технической прослеживаемости; PD95 — публичное название серии PINDÉ.
В предоставленном каталоге приведены следующие значения для образца со стеклопакетом 6Low-E + 16Ar + 6 + 16Ar + 6. До предложения они должны быть связаны с оригинальными протоколами и не переносятся на другой размер, стеклопакет, фурнитуру, технологию сборки или стандарт испытаний.
| Стеклопакет каталога | Теплотехника / класс | Ветер | Воздух | Вода | Звук |
|---|---|---|---|---|---|
| 6Low-E + 16Ar + 6 + 16Ar + 6 | 0,98 Вт/(м²·K) · класс 10 | P3 ≥ 5,0 · класс 9 | ±q1 ≤ 0,42; ±q2 ≤ 0,70 · класс 8 | 350 Па · класс 5 | 39 дБ · класс 4 |

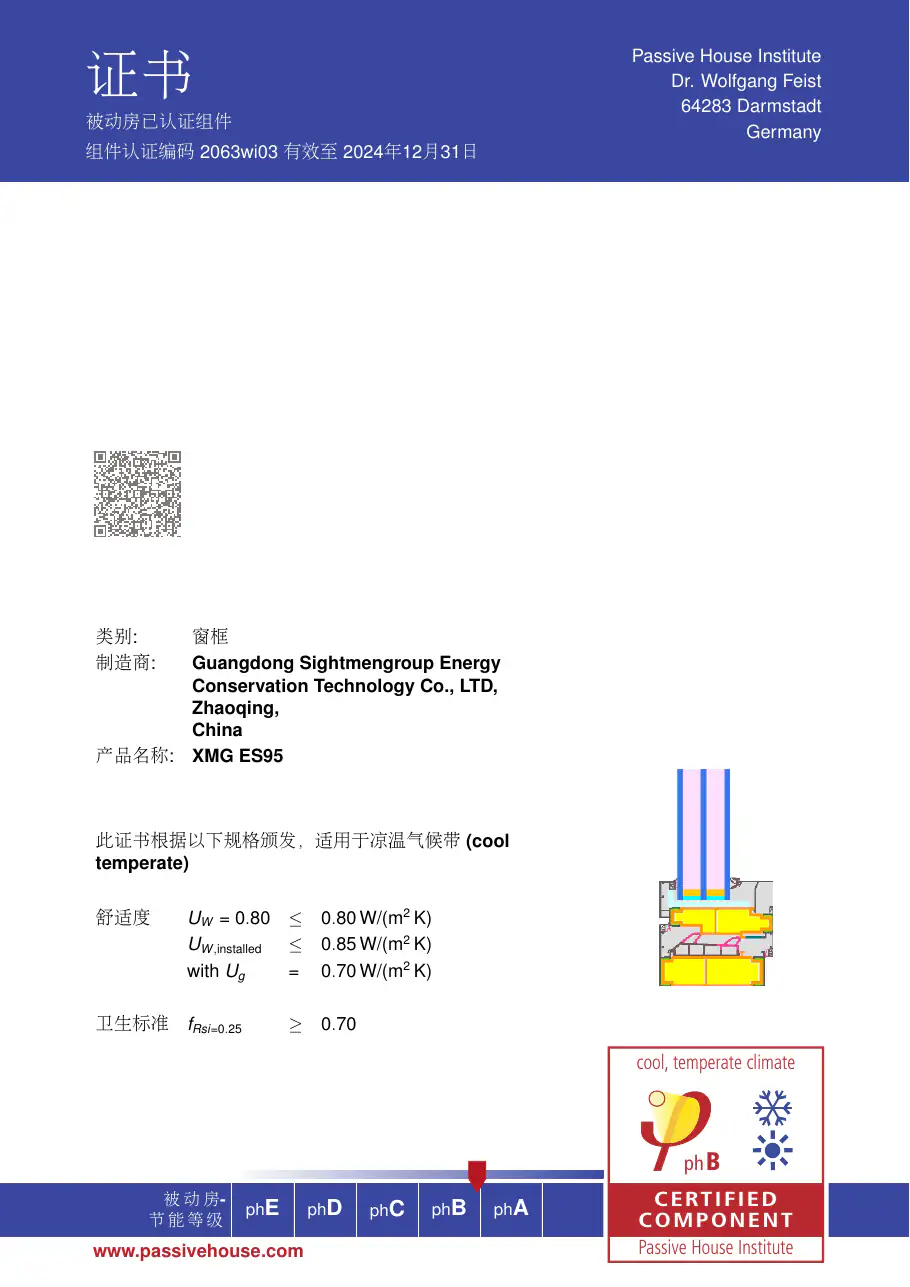

В предоставленном документе Passive House Institute сертифицированный компонент указан как XMG ES95 производства Guangdong Sightmengroup Energy Conservation Technology Co., LTD. Документ сохранён как историческое подтверждение исходной системы и не представлен как действующий сертификат PD95.
До включения утверждений Passive House в предложение необходимо проверить продлённый сертификат, актуальную запись в базе, испытанную спецификацию комплектации (BOM) и соответствие PD95 исходной системе XMG ES95.
Квалификационный барьер: каталожные показатели и исторический сертификат относятся только к идентифицированным образцам и объёму доказательств. Итоговые показатели теплотехники, воздуха, воды, ветра, звука, долговечности и сертификации требуют актуальных документов для заказанного окна PD95 и метода целевого рынка.
Вопросы о системе
Справочная информация для первичного выбора. Итоговые размеры, комплектующие и показатели фиксируются в техническом пакете проекта.
PD95 — алюминиево-композитная оконная система с номинальной монтажной глубиной 95 мм и теплоизоляционной зоной 80 мм. Она не заявляется как полностью стеклокомпозитный оконный блок.
В исходном каталоге для указанного образца приведены двухкамерный стеклопакет, Uw 0,98 Вт/(м²·K), класс ветровой стойкости 9 и звукоизоляция 39 дБ. Эти значения не являются гарантией для любой комплектации.
До производства и публикации заявлений необходимо подтвердить BOM, материал теплоизоляционной зоны, стеклопакет, фурнитуру, размеры, область испытаний и актуальные документы целевого рынка.
