Сертифицированный компонент PHI
Компонент 2491wi03 сертифицирован по классу phB для прохладной умеренной зоны: Uw 0,78 Вт/(м²·K), а установленные окна выполняют критерий сертификата Uw не выше 0,85 Вт/(м²·K).
Сертификат PHI 2491wi03 · требуется контроль конфигурации
Оконный блок 90 мм из FRP · компонент PHI
Стеклопластиковое окно FD90 90 мм для холодного климата.
FD90 — стеклопластиковое, стеклокомпозитное или FRP-окно с поворотным и поворотно-откидным открыванием и глубиной 90 мм. Сертификат Passive House Institute 2491wi03 на Fengdu Passive GFRP 90 Series указывает класс phB и Uw 0,78 Вт/(м²·K) для описанной конструкции. Другие размеры, стеклопакеты и монтажные узлы проверяют отдельно.
FD90Полностью FRP поворотная оконная система
90 ммМонтажная глубина
phBКласс эффективности PHI
0,78Сертифицированный Uw окна
2026Сертификат действует до
FD90 · инжиниринг для холодного климата
Контроль конфигурации для холодных регионов.
Сертификация PHI даёт независимую основу для применения компонента в пассивных зданиях прохладной умеренной климатической зоны. FD90 также предназначена для холодных регионов, сверхнизкоэнергетических и почти нулевых зданий при совпадении сертифицированной конструкции и проверке размеров, стеклопакета, дистанционной рамки, фурнитуры, стыков и монтажа.
Профили или CKD без стеклопакета
Систему можно поставить как комплект квалифицированных профилей или CKD без стеклопакета. Остекление и сборка могут выполняться на месте при соблюдении требований к изготовлению и проектной спецификации.
Погода и акустика
Каталожные классы: ветровая стойкость 9, воздухопроницаемость 8, водонепроницаемость 6 и звукоизоляция 5.

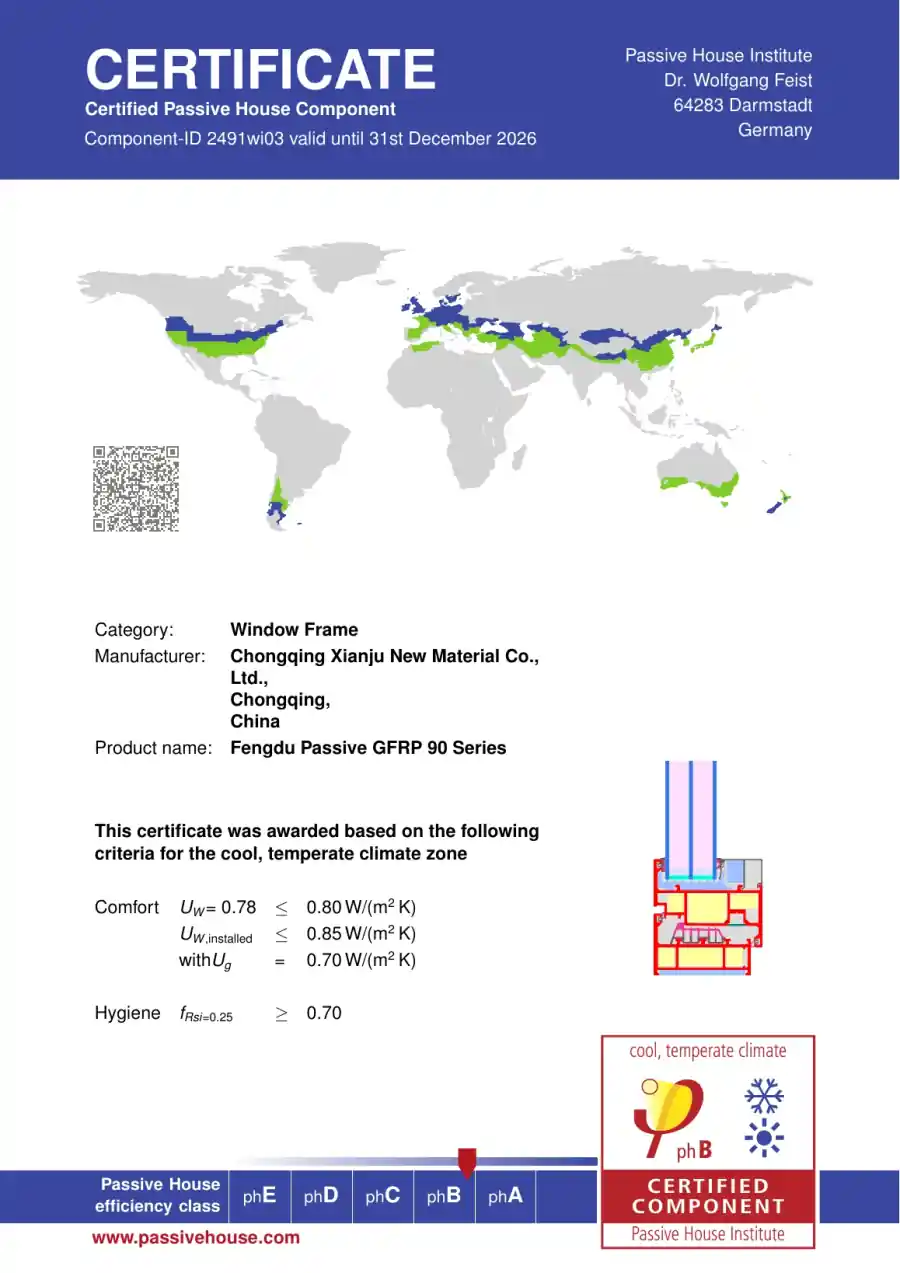

Действующий сертификат PHI · до 31 декабря 2026 года
Сертифицировано PHI для пассивных зданий.
Официальный сертификат Passive House Institute называет сертифицированный оконный компонент Fengdu Passive GFRP 90 Series производства Chongqing Xianju New Material Co., Ltd. Компонент соответствует указанным в документе критериям для прохладной умеренной климатической зоны.
- ID компонента
- 2491wi03
- Сертифицированный продукт
- Fengdu Passive GFRP 90 Series
- Климат / класс
- Прохладный умеренный · phB
- Сертифицированный Uw
- 0,78 Вт/(м²·K) при Ug 0,70 Вт/(м²·K)
- Критерий установленного Uw
- ≤ 0,85 Вт/(м²·K)
- Гигиенический критерий
- fRsi=0.25 ≥ 0,70
Область сертификата
Сертификат 2491wi03 независимо подтверждает теплотехнические показатели указанной конструкции коробки, стеклопакета, тёплой дистанционной рамки, уплотнений и монтажа. Поставка профилей или CKD без стеклопакета позволяет оставить остекление и сборку на местном производстве, если изготовитель сохраняет квалифицированную конструкцию.
- Uw готового окна 0,78 Вт/(м²·K) для сертифицированной конфигурации PHI
- Профили полностью FRP не создают непрерывного металлического пути теплопередачи
- Поставка профилей или CKD без стеклопакета сохраняет локальное остекление и сборку
Область сертификата ограничена конкретной конфигурацией. При ссылке на PHI в предложении или проекте конструкция рамы, стеклопакет, тёплая дистанционная рамка, уплотнения и монтаж должны соответствовать сертификату 2491wi03; разрешение для целевого рынка оформляется отдельно.
Классы характеристик исходного каталога.
Ниже приведены каталожные значения системы FD90. Их необходимо подтвердить для заказанного образца по применимому местному стандарту.
Варианты открывания.
Семейство профилей с монтажной глубиной 90 мм поддерживает указанные ниже типы открывания. Размеры, фурнитуру и необходимость усиления проверяют по ведомости заполнения проёмов.
- Поворотное внутрь
- Поворотно-откидное внутрь
- Двустворчатое
- Дверное полотно с открыванием внутрь или наружу
Справочные характеристики системы.
| Обозначение системы | FD90 / серия 90 |
|---|---|
| Конструкция | Пултрузионные стеклокомпозитные профили (полностью FRP) |
| Номинальная монтажная глубина | 90 мм |
| Стенка несущего профиля | 3,0 мм |
| Максимальная масса створки | 130 кг |
| Каталожный Uf коробки | 0,85 Вт/(м²·K) |
| Сертификат компонента PHI | 2491wi03 · phB · действует до 31 декабря 2026 года |
| Сертифицированный Uw окна PHI | 0,78 Вт/(м²·K) при Ug 0,70 Вт/(м²·K) |
| Остекление | Однокамерный или двухкамерный стеклопакет по проекту |
| Форма поставки | Квалифицированная система профилей или CKD без стеклопакета |
Рекомендуемые конфигурации для холодного климата.
Теплотехнические значения перенесены из предоставленного каталога 2026 года для указанных стеклопакетов. Значения через косую черту отражают варианты каталога; единицы — Вт/(м²·K).
| Стеклопакет каталога | Ug стекла | Uf коробки | Uw окна | Фурнитура |
|---|---|---|---|---|
| 5 Low-E + 16A/Ar + 5 + 16A/Ar + 5 | 1,20 / 1,10 | 0,85 | 1,35 / 1,30 | По спецификации проекта |
| 5 Low-E + 16A/Ar + 5 Low-E + 16A/Ar + 5 | 0,90 / 0,80 | 0,85 | 1,10 / 1,05 | По спецификации проекта |
| 5 Low-E + 18A/Ar тёплая рамка + 5 Low-E + 18A/Ar тёплая рамка + 5 | 0,85 / 0,70 | 0,85 | 0,95 / 0,85 | По спецификации проекта |
Квалификационный барьер: каталожные теплотехнические и эксплуатационные значения относятся только к указанной конфигурации. Итоговые показатели подтверждаются для заказанных размеров, стеклопакета, дистанционной рамки, фурнитуры, уплотнений, угловых соединений, монтажного узла и метода испытаний целевого рынка.
Вопросы о системе
Технические вопросы.
Справочная информация для первичного выбора. Итоговые размеры, комплектующие и показатели фиксируются в техническом пакете проекта.
Сертифицировано ли окно FRP FD90 институтом PHI?
Да. Сертификат Passive House Institute 2491wi03 распространяется на Fengdu Passive GFRP 90 Series для прохладной умеренной зоны, класс эффективности phB, при соблюдении области сертификата и контролируемой комплектации.
Какой Uw сертифицирован для окна FD90?
В сертификате указан Uw 0,78 Вт/(м²·K) для идентифицированной 90-мм системы полностью FRP. Размер, стеклопакет, дистанционная рамка, фурнитура, стыки и монтаж должны соответствовать квалифицированной конструкции либо проверяться повторно.
Можно ли поставлять FD90 для локального производства окон?
Да, после квалификации проекта. PINDÉ может предложить системные профили или CKD без стекла с контролируемым BOM, методом соединения, производственными инструкциями и доказательной базой проекта.
Стеклопластик, стеклокомпозит и FRP в FD90 — разные материалы?
Это рыночные названия одного семейства полимерных композитов со стекловолокном, применяемого в несущих профилях FD90. Технически определяющими остаются утверждённые связующее, армирование, сечение и испытанная конфигурация.
Как рассчитывается цена стеклопластикового окна FD90?
Расчёт зависит от ведомости проёмов, стеклопакета, рамки, фурнитуры, цвета, обработки, формы поставки, упаковки, испытаний и доставки. Профили или CKD без стекла считают отдельно от местного остекления, соответствия и монтажа.
